ゴム成形品型抜き・打抜き機

中国メーカーとの合作により、ゴム型抜き機・打抜き機を開発致しました。
機械本体はほぼ日本メーカーのミスミ製(中国ミスミ)の部品を採用しておりますが、
その上でご納得頂ける価格を達成いたしました。

  • HOME
  • ゴム成形品型抜き・打抜き機

製品仕様

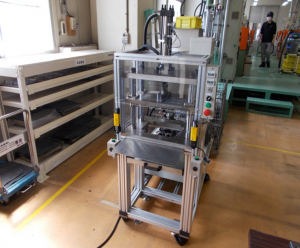

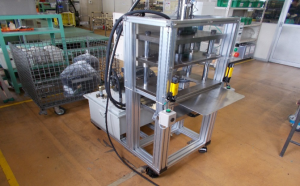

機械フレーム:4本ポール式
裁断力   :3トン
オープンハイト:400mm
裁断ストローク:200mm
ストローク速度:120mm/sec
加圧ベース:300✕530mm
受けベース:400✕530mm
      ※中央部に150✕200開口部あり
パスライン:FL+730mm
電源:200V✕50/60Hz
油圧ユニット:140kgf/cm2 仕様
モーター:0.75kw
オイル容量:60リットル

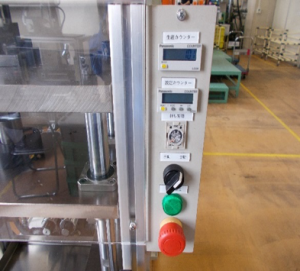

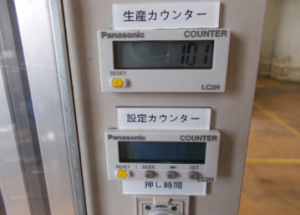

電気制御:デジタルカウンター2基

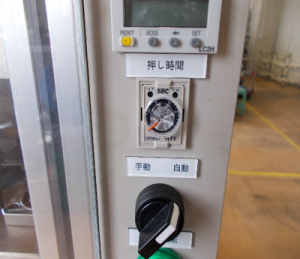

     手動・自動切り替えスイッチ
     押圧時間タイマー
     PLC及びリレー回路
     静電気対策としてジグ版及びベース用アース線処理を行っております。

安全装置:2側面安全カバー

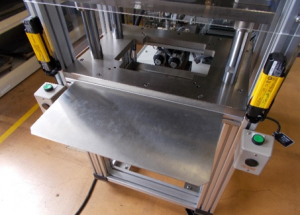

     前方光線式安全装置
     非常停止ボタン1基


油圧整備:油圧シリンダーは堀内鉄鋼製(中国製)
     油圧バブルは七洋空油圧製

附属設備:移動用車輪
     レベル調整及び固定用スタンド
     製品入れボックス受け引き出し板


特記事項:金型の取り付け位置はご教授願います。
     油圧本体及び油圧ユニットは共通アルミベースに取り付けてます。

 *仕様書のPDFをこちらからDLできます。

お気軽にお問い合わせください。
