4軸NC加工機
4軸ＮＣ加工機
型式NG－131PMC－2040
上海菊田製
日本木工機械展/ウッドエコテック2019に５軸ＮＣ加工機を出展します。
高精度・高剛性・コストパフォーマンスが高い機械である事を、実物にて
ご自身の目でご確認下さい。
| ストローク | Y=4000mm; X=2500mm; Z=300mm |
| テーブルサイズ | 2000mm×4000mm |
| 吸着方式 | 真空吸着タイプ、6セットシリンダーストッパー装備 |
| HITECO主軸 | ATC主軸；12kw/HSK63F/ATC8pcs,空冷式,MAX24000rpm |
| 機械潤滑方式 | グリス注入式 |
| ATC | 自動工具交換装置／ATC刃具数量；8 ／コレット仕様;Φ16mmx4pcs;Φ12mmx4pcs |

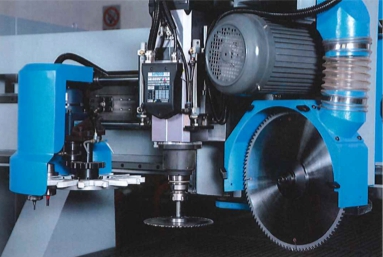

| 鋸軸 | 鋸モーター3kw,鋸軸旋回範囲0°〜360°；鋸サイズ；〜Φ305mm |
|
NC装置 |
TAIWAN SYNTEC 21M |
| 駆動 安川サーボモータ |
Y軸（テーブル前後移動方向）効率2.8kw/2pcs |
| Y軸ラック Y軸減速機 |
GERMANY ALPHA アンチバッククラッシュ高精度研磨グレード JAPAN Nidec |
| X・Zボールネジ | TAIWAN(PMI) X軸Φ50mm/Z軸Φ40mm |
| レール・スライダー | TAIWAN(PMI) |
| 真空ポンプ | 5.5kw×2psc,250㎥/h,圧力検出装置付属 |
| 気圧 | 0.5Mpa以上 |
| 最大送り速度 | Y=8-m/min;X=50m?min;Z=15m/min |
| データ送信 | USB接続、LAN接続 |
| 変圧器 | 15kva |
| 機械重量 | 約6000kg |
| 電気容量 | 約36KW |
| 操作説明書 | SYNTEC 英文および一部日本語 |
